SYSTÈME DE COUPE RAIZOR PLUS

Système de coupe pour carreaux grands formats d’une longueur maximum de 330 cm (450 cm avec extension en option).

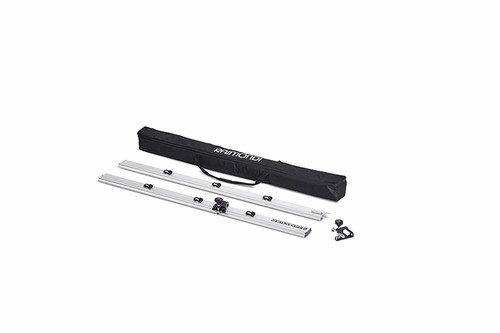

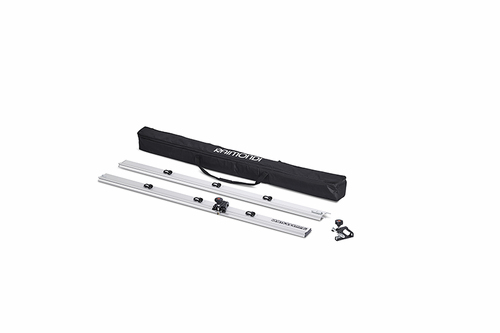

Constitué de :

- pince de coupe SNAP pour carreaux d’une épaisseur allant de 3 à 12 mm ;

- unité de coupe en aluminium moulé sous pression avec incision à bascule et glissement sur simple rail. Équipée d’une molette Ø 22 mm revêtue en TiAlN (molette avec roulement intégré et vis calibrée en acier haute résistance) ;

- deux guides connectables d’une capacité de coupe de 160 cm équipés chacun de 3 ventouses double lèvre avec languette de déverrouillage (6 ventouses au total) ; longueur de coupe des guides connectés 330 cm.

- le tout dans un sac rembourré à bandoulière et doté d’une poche porte-objets.

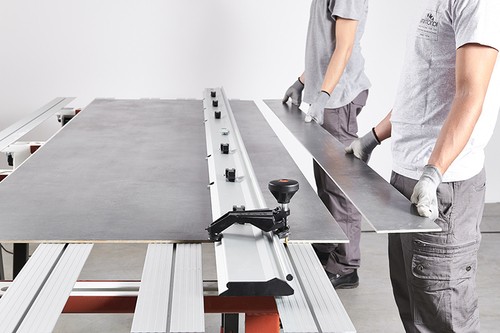

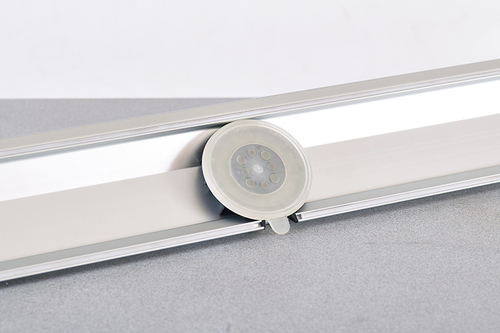

Les guides réalisés en aluminium extrudé sont équipés de 3 ventouses double lèvre en caoutchouc anti-tâches Ø95 mm, indiqués également pour les matériaux modérément structurés (total 6 ventouses). Ils sont très utiles pour mesurer la coupe à effectuer, les ventouses empêchent par ailleurs Raizor MkII PLUS de bouger pendant la coupe, garantissant ainsi une précision et une efficacité maximales. De plus, grâce à leur positionnement unique à l’intérieur des guides en aluminium, elles empêchent le guide de basculer quelle que soit la pression exercée sur l’unité de coupe et la position de la coupe. Cela rend Raizor MkII PLUS efficace même pour les coupes les plus compliquées et les carreaux les plus épais. Chaque ventouse est dotée d’une languette de libération à utiliser si elle reste coincée. Les poignées ventouse ont un mouvement à 180° pour ne pas interférer avec la course du chariot.

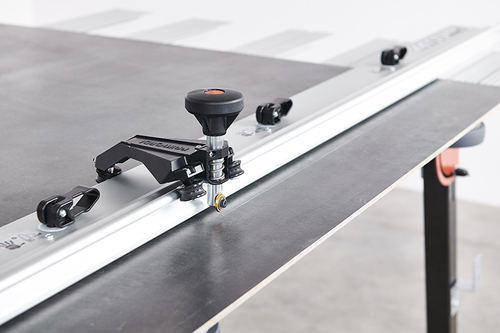

L’unité de coupe réalisée en aluminium moulé sous pression glisse sur le guide à travers 3 roues en résine haute performance, dont chacune est munie d’un roulement. Elle est conçue pour transférer l’intégralité de la pression appliquée par l’opérateur sur le carreau, sans aucune limite et sans aucune perte due à des interférences mécaniques.

La molette de coupe Ø 20 mm est dotée d’un revêtement spécial TiAlN (nitrure de titanealuminium) qui lui confère une très grande résistance à l’usure ; elle est également équipée d’un roulement intégré qui lui confère un glissement optimal, une précision et une efficacité extrêmes, ainsi qu’un remplacement simple et rapide.

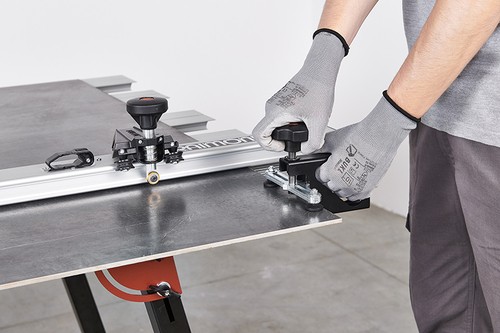

La pince de séparation SNAP est conçue en acier robuste avec revêtement haute résistance. La pression progressive exercée à l’aide de la molette permet de réaliser la séparation (en correspondance avec la ligne d’incision effectuée sur le carreau) avec une précision parfaite et une efficacité extrême tout en délicatesse. Les pieds en caoutchouc réglables en largeur maximisent la force appliquée en fonction de la largeur du carreau. Compacte et légère, elle se glisse facilement dans le sac de transport du RAIZOR.

Avec SYSTÈME DE COUPE RAIZOR PLUS

REF.	catégorie
1222010	dispositifs-de-coupe	7.30	19/17/187 cm
